Park Tool GPS-29 Führungsstift 28,99 mm für Tretlagerwerkzeuge

Der Park Tool GPS-29 ist ein Führungsstift für kompatible Park Tool Tretlagerwerkzeuge. Er wird in das integrierte Gewinde des jeweiligen Werkzeugs eingeschraubt und greift während der Montage oder Demontage in ein Tretlager mit 28,99-mm-Kurbelwelle ein.

Die zusätzliche Führung stabilisiert das Tretlagerwerkzeug auf der Lagerschale und reduziert die Gefahr, dass es sich unter Belastung verkantet oder von der Werkzeugaufnahme abrutscht. Die nutzbare Länge des besonders langen Führungsstifts beträgt 61 mm.

Am Gewindeende befindet sich eine integrierte 5-mm-Innensechskantaufnahme. Sie ermöglicht das sichere Einschrauben in das Tretlagerwerkzeug und erleichtert das anschließende Entfernen. Der GPS-29 ist einzeln erhältlich und außerdem Bestandteil des fünfteiligen Park Tool Führungsstift-Sets GPS-1.

Technische Daten

Merkmal	Angabe
Marke	Park Tool
Modell	GPS-29
EAN / GTIN	0763477008770
Produkttyp	Führungsstift für Tretlagerwerkzeuge
Herstellerbezeichnung	28.99 mm Guide Pin for Bottom Bracket Tools
Einsatzbereich	Montage und Demontage von Tretlagern
Passende Kurbelwellengröße	28,99 mm
Nutzbare Stiftlänge	61 mm
Verbindung mit dem Werkzeug	Gewinde
Werkzeugaufnahme	Integrierter 5-mm-Innensechskant
Anzahl kompatibler Park Tool Werkzeuge	13
Funktion	Stabilisierung und Ausrichtung des Tretlagerwerkzeugs
Schutz vor Fehlstellung	Reduziert Verkanten und Abrutschen
Bestandteil des Park Tool GPS-1 Sets	Ja
Tretlagerwerkzeug enthalten	Nein
Innensechskantschlüssel enthalten	Nein
Lieferumfang	1 Park Tool GPS-29 Führungsstift

Kompatibilität

Park Tool Werkzeug	Kompatibilität
BBT-27.3	Passend
BBT-35-12	Passend
BBT-35-36	Passend
BBT-47-12	Passend
BBT-47-16	Passend
BBT-49.3	Passend
BBT-59.3	Passend
BBT-69.4	Passend
BBT-79.3	Passend
BBT-135-12	Passend
BBT-147-12	Passend
BBT-169	Passend
BBT-179	Passend
Tretlager mit 28,99-mm-Kurbelwelle	Passend bei Verwendung eines kompatiblen Werkzeugs
Tretlager mit 30-mm-Kurbelwelle	Nicht passend. Dafür ist der GPS-30 vorgesehen
Tretlager mit 24-mm-Kurbelwelle	Nicht passend. Dafür ist der GPS-24 vorgesehen
Aufnahme mit 15 mm	Nicht passend. Dafür ist der GPS-15 vorgesehen
Aufnahme mit 12 mm	Nicht passend. Dafür ist der GPS-12 vorgesehen

Auswahlhinweis

Entscheidend ist der tatsächliche Durchmesser der Kurbelwelle beziehungsweise der inneren Tretlageröffnung. Der GPS-29 ist exakt für 28,99 mm ausgelegt und darf nicht mit dem ähnlich bezeichneten GPS-30 für 30-mm-Kurbelwellen verwechselt werden.

Zusätzlich muss das verwendete Park Tool Tretlagerwerkzeug über das passende integrierte Gewinde verfügen. Die Form und Verzahnung der Lagerschale bestimmen weiterhin, welches Tretlagerwerkzeug benötigt wird. Der Führungsstift ersetzt dieses Werkzeug nicht.

Anwendungshinweis

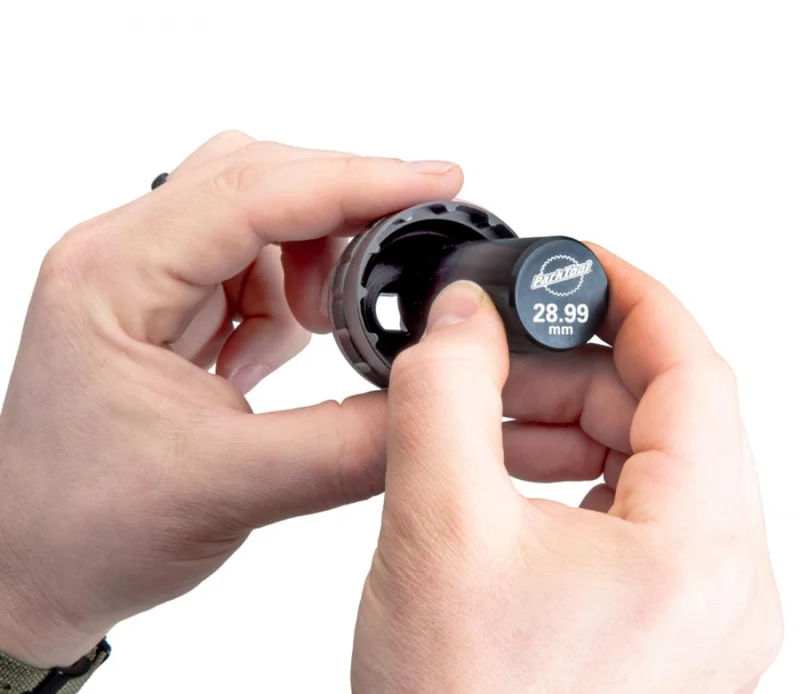

Der GPS-29 wird über sein Gewinde in das kompatible Tretlagerwerkzeug eingeschraubt. Zum kontrollierten Einsetzen und Entfernen dient die integrierte 5-mm-Innensechskantaufnahme.

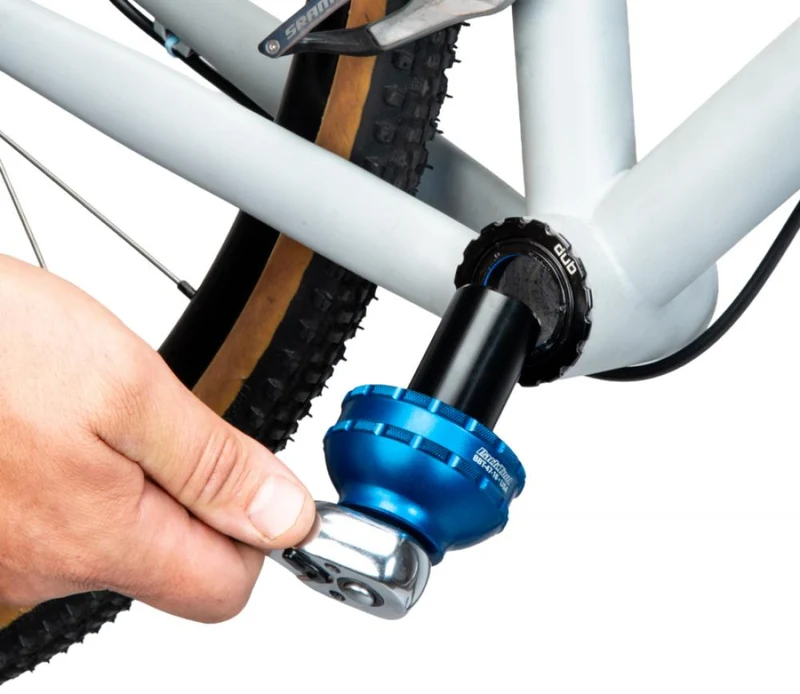

Anschließend wird der Führungsstift in die 28,99 mm große Tretlageröffnung eingeführt. Das Tretlagerwerkzeug muss dabei vollständig und gerade auf der Werkzeugaufnahme der Lagerschale sitzen. Danach kann das Tretlager entsprechend den Vorgaben des Komponentenherstellers montiert oder demontiert werden.

Lässt sich der Führungsstift nicht ohne Kraftaufwand einsetzen, müssen die Kurbelwellengröße und die Werkzeugkompatibilität erneut geprüft werden.
